SPI + ST7789 TFT LCD 完全入门指南
1. 为什么需要 SPI？先从"沟通问题"说起
你的屏幕有 $240 \times 320 = 76,800$ 个像素点，每个像素用 RGB565 格式需要 16 位数据。刷一帧画面就要传输海量数据，所以需要一种又快又省线的通信方式。
想象一下，你（MCU/单片机）要指挥一个工人（LCD 屏幕）画画。 你们之间需要沟通，但问题来了：怎么传递信息？
1.1 单片机怎么"说话"给屏幕听？

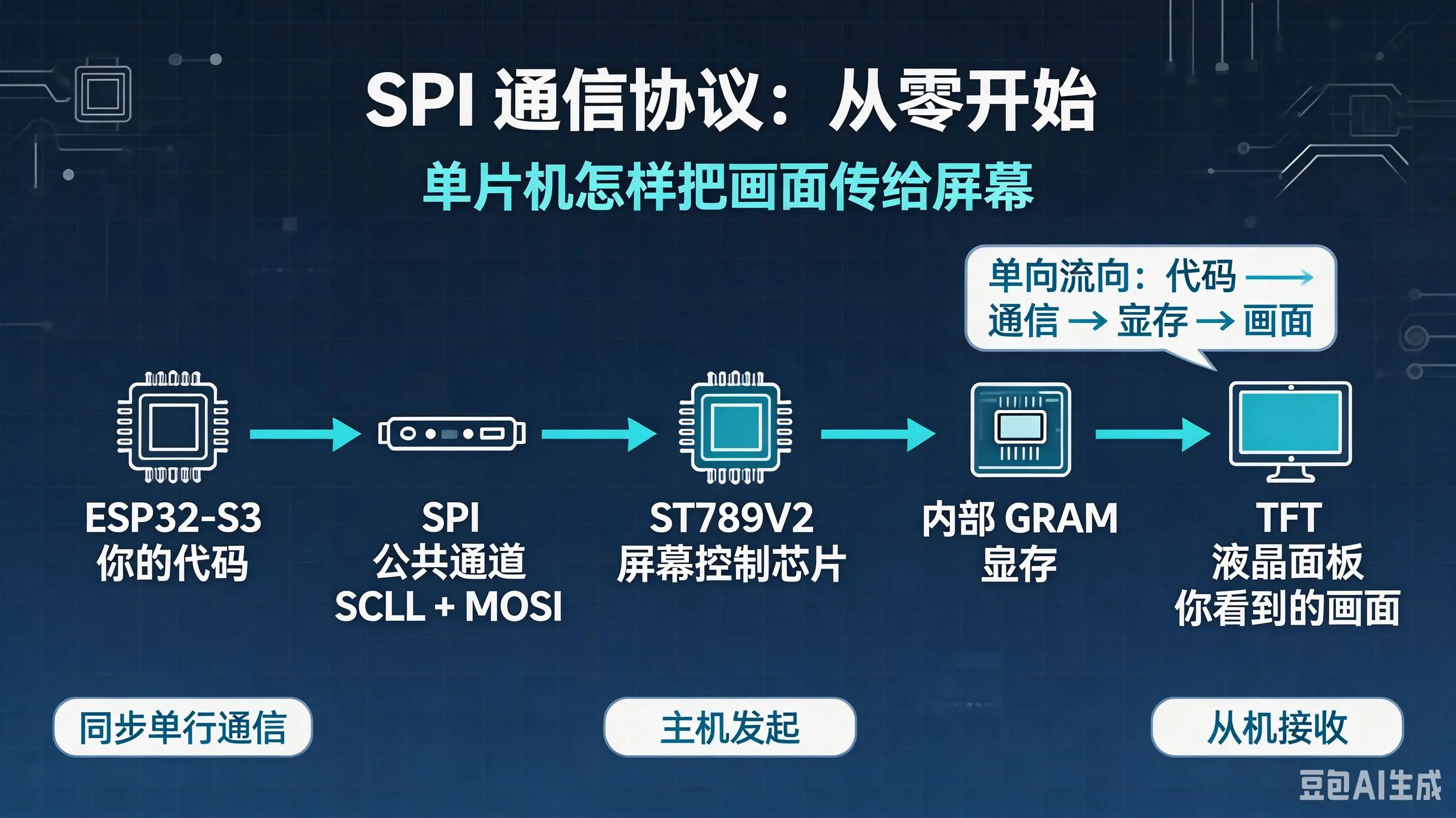

你的 ESP32-S3 是一个"大脑"，ST7789V2 是屏幕的"控制芯片"。它们是两个独立的芯片，要让屏幕显示内容，大脑必须把指令和数据"传递"给屏幕控制芯片。
这就需要一种通信协议——就像两个人说话要用同一种语言一样。

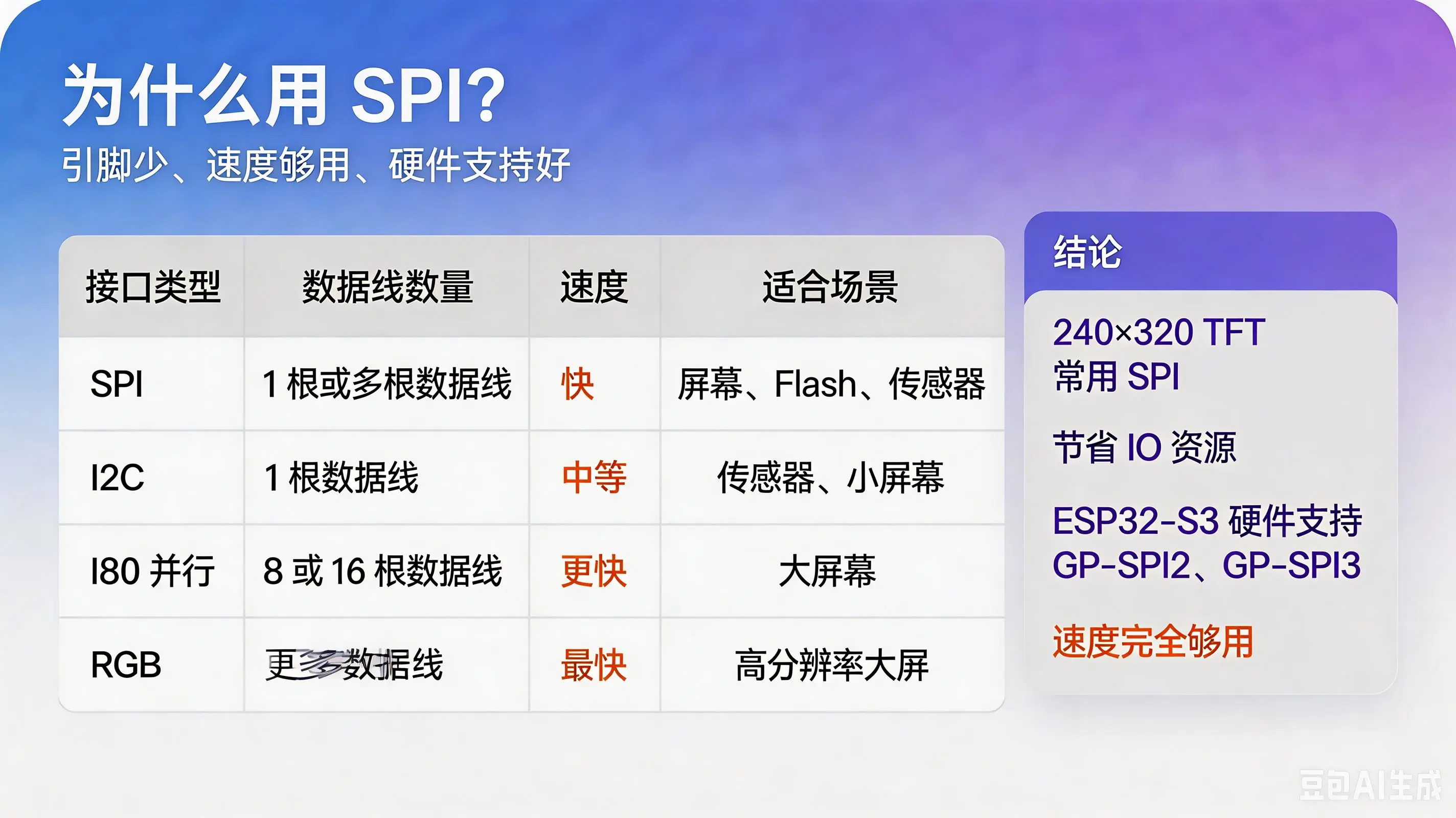

1.2 最笨的方法：并行总线
用 8 根线，一次传 8 位数据，快是快，但线太多，引脚不够用！
1.3 聪明的方法：SPI（串行外设接口）
只用 3~4 根线，一位一位地串行传输，节省引脚，速度也够快。
1.4 SPI 的全称
SPI = Serial Peripheral Interface（串行外设接口），是一种同步串行通信协议。
1.5 核心概念：主机与从机
- 主机（Master）：发起通信的一方，就是你的 ESP32-S3。
- 从机（Slave）：被动响应的一方，就是你的 ST7789V2 屏幕控制芯片。
SPI = Serial Peripheral Interface（串行外设接口） 这是一种"主从"通信协议：MCU 是主人（Master），LCD 是仆人（Slave）。主人发号施令，仆人照做。

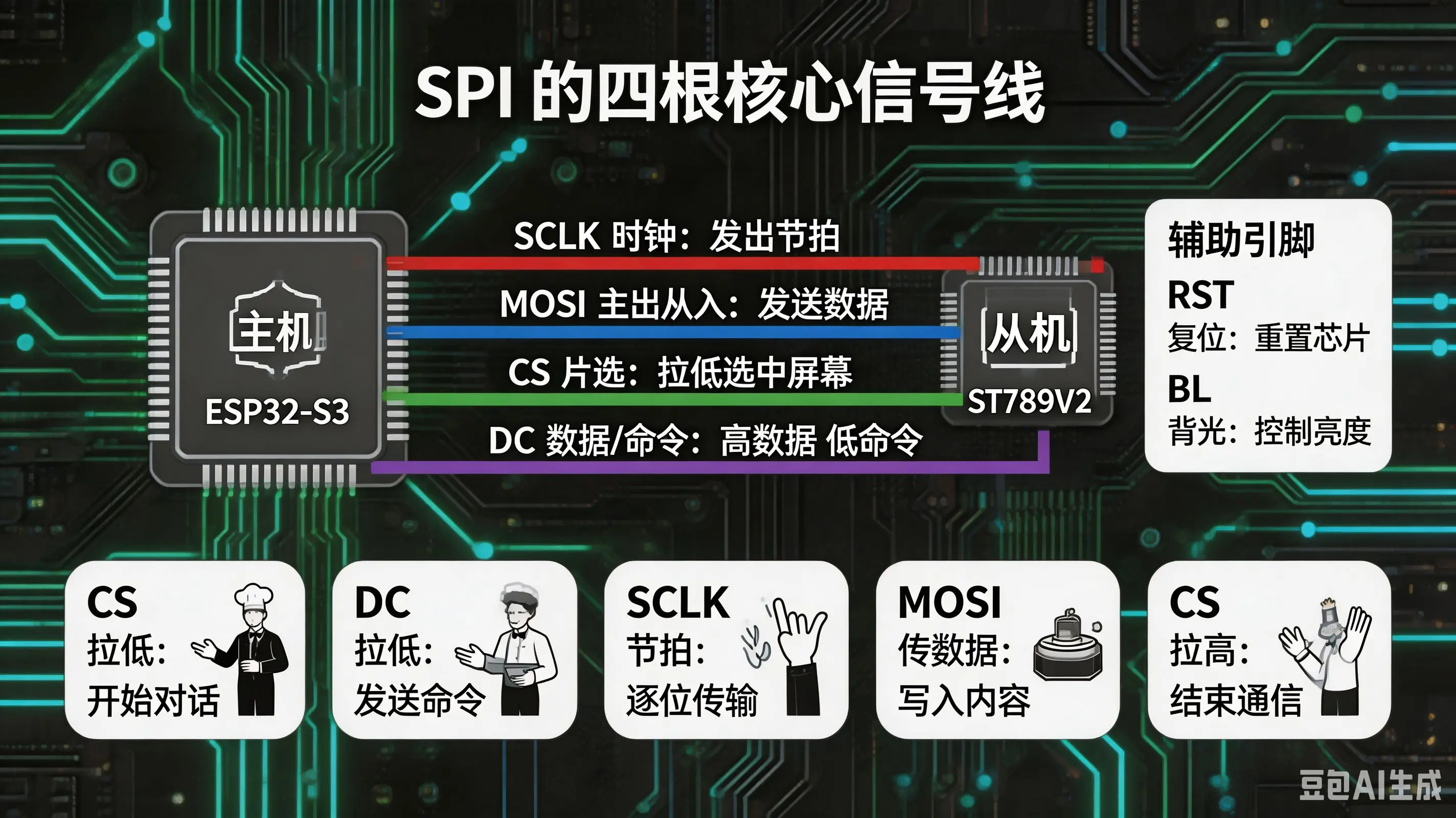

2. SPI 的四根线，各司其职
你的模块是 8Pin、无 DC 引脚的 3-Line SPI，各引脚分工如下：
| 信号线 | 全称 | 作用 |
|---|---|---|
| SCK (SCL) | Serial Clock | 时钟线，由主人（MCU）产生，像节拍器一样控制节奏，每跳动一下传一个 bit |
| MOSI (SDA) | Master Out Slave In | 主人发数据给仆人 |
| MISO | Master In Slave Out | 仆人发数据给主人（你的屏幕没有这根线！） |
| CS (片选) | Chip Select | 选中某个仆人，告诉它"我要跟你说话了" |
| D/C | Data/Command | 没有单独将Data线独立出来，是D/C共用一条 |
你的 ST7789 模块是 8Pin、无 MISO、3-line SPI，所以只有 SCK、SDA（MOSI）、CS、DC、RST、BLK 等，没有 MISO——因为屏幕只需要接收命令，不需要回话。
2.1 3-Line SPI 如何区分"命令"和"数据"？
没有 DC 引脚，屏幕怎么知道收到的是命令还是数据？答案是：把 D/C 标志位藏在数据流的第一个 bit 里。
4-line SPI（有 DC 引脚）：
DC引脚=低 + 8bit数据 → 命令
DC引脚=高 + 8bit数据 → 数据
3-line SPI（无 DC 引脚，9-bit 模式）：
第1bit=0 + 8bit内容 → 命令（共9bit）
第1bit=1 + 8bit内容 → 数据（共9bit）下图直观展示了 3-line 和 4-line 两种模式的时序对比，可以清楚看到 3-line 模式在 SDA 数据线上多了一个 D/C 标志位：
⚠️ 注意：没有 DC 引脚，这就是 3-Line SPI 的关键所在！
4-line SPI 用一根独立的 DC 引脚来区分"命令"和"数据"。而你的模块没有 DC 引脚，它的区分方式是：在每次传输的第 1 个 bit 里塞入一个 D/C 标志位，然后再跟上 8 位的命令或数据内容，合计 9 个 bit 一起发送，所以 3-line 模式也叫 9-bit 模式。
3. CS 片选信号——"喂，我在跟你说话！"
这是很多小白最困惑的地方，我们用生活场景来理解：
3.1 🏫 教室场景比喻
想象教室里有很多学生（多个 SPI 设备），老师（MCU）要点名提问：
- 老师说："张三，站起来！"（连接着张三的 CS 拉低 = 选中张三）
- 老师开始提问（传输数据）
- 老师说："坐下！"（CS 拉高 = 取消选中）
- 其他学生全程忽略老师说的话
3.2 CS 的规则：
- CS 拉低（LOW） = "我选中你了，准备接收数据！"
- CS 拉高（HIGH） = "我说完了，你可以休息了"
- 传输数据期间，CS 必须保持低电平（如果CS拉高，仍发送数据也是无效的）
- 没被选中的设备，忽略总线上的所有信号
CS: ‾‾‾‾‾‾|_______________|‾‾‾‾‾‾
↑ ↑
拉低=开始 拉高=结束
SCK: ||||||||||||||||
MOSI: [数据数据数据数据]📌 生活类比： CS 就像按门铃。你按下去（拉低），屏幕才开门听你说话；你松开（拉高），屏幕就关门不理你了。
为什么需要 CS？ 一条 SPI 总线上可以同时挂多个设备（比如屏幕 + 传感器）。开发板通过控制不同设备的 CS 引脚，来决定"现在在跟谁说话"，互不干扰。[SPI LCD API]
4. 时钟（SCK）——数据传输的"节拍器"
SPI 是同步通信，意思是：数据的发送和接收都要跟着时钟节拍走。
4.1 🎵 音乐节拍比喻
. 就像乐队演奏，指挥（SCK）打一拍，所有人（数据线）同步动作一次。
- 时钟每跳动一次（一个上升沿或下降沿），传输 1 个 bit
- 传输 1 个字节（8 bit）需要 8 个时钟脉冲
4.2 SPI 速率
SPI 的速率就是时钟频率由 SCK 时钟频率 决定，频率越高，传输越快：
- 低速：几百 kHz（适合简单传感器）
- 高速：几十 MHz（适合 LCD 屏幕刷图）
- ESP32 系列最高支持 80 MHz（即每秒传输 8000 万个 bit）
- 实际使用时不能超过 LCD 规格书推荐的上限，否则信号失真、通信不稳定
- 在代码中通过
pclk_hz参数设置
你的 ST7789 屏幕支持较高的 SPI 时钟，但不能超过规格书推荐值，否则数据会出错。
[创建接口设备]
5. 时序图——用图看懂数据是怎么传的
下面是 4-line SPI（你的屏幕用的模式）的时序图概念：
CS: ‾‾|_________________________________|‾‾
DC: |___命令___|‾‾‾‾‾数据‾‾‾‾‾|
SCK: ↑↓↑↓↑↓↑↓ ↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓
MOSI: [D7..D0] [D7..D0][D7..D0]...5.1 关键点：DC 线（Data/Command）
你的屏幕有一根特殊的线叫 DC（也叫 RS），这是 4-line 模式的核心：
- DC = 0（低电平） → 你发的是"命令"（告诉屏幕做什么，比如"设置显示区域"）
- DC = 1（高电平） → 你发的是"数据"（像素颜色数据）
这就是 4-line 模式（有 DC 线）和 3-line 模式（无 DC 线，用第9位区分命令/数据）的区别。你的模块虽然叫"3-Line SPI"，但实际上有 DC 引脚，属于 4-line 接口，ESP 完全支持！

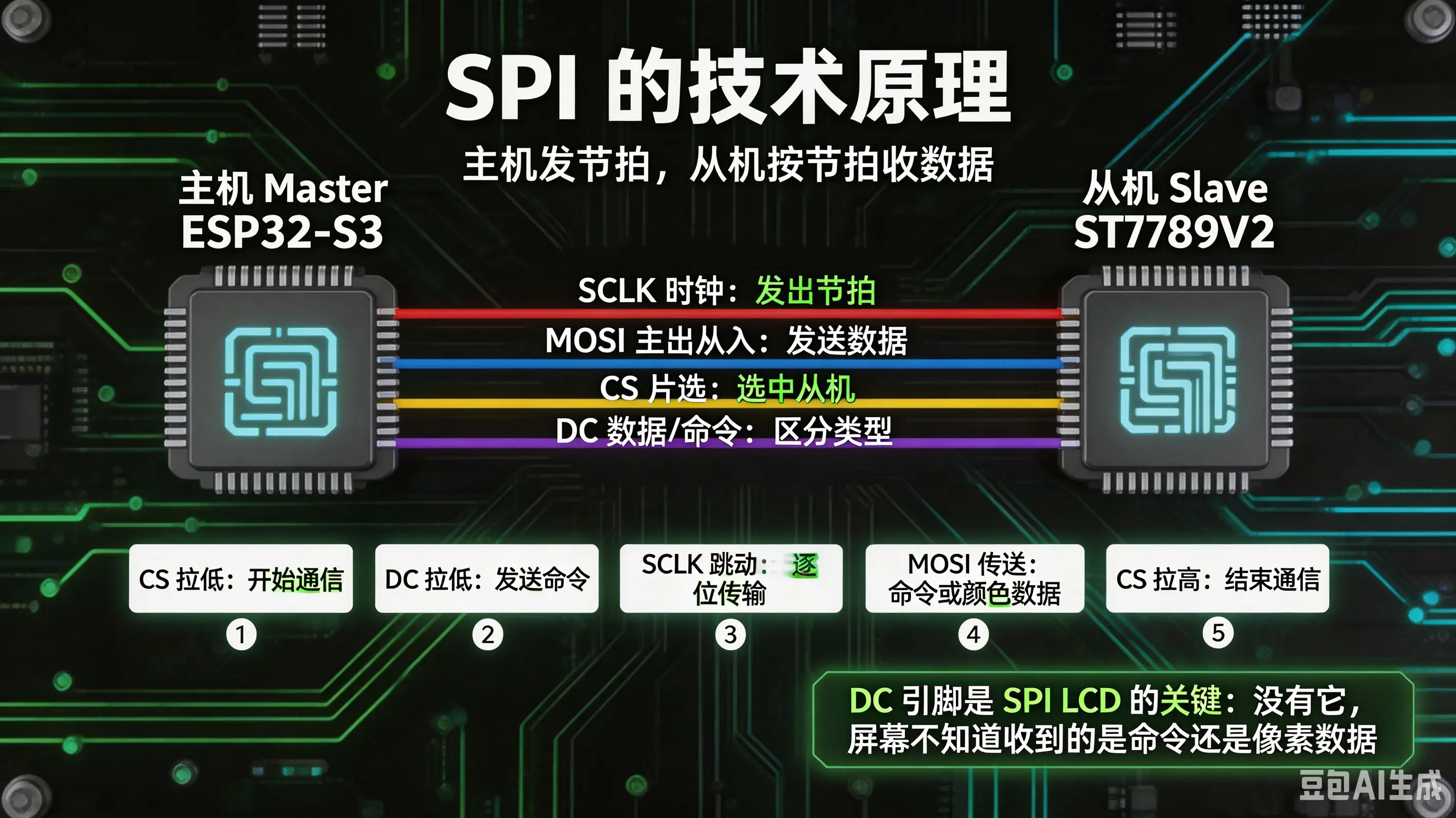

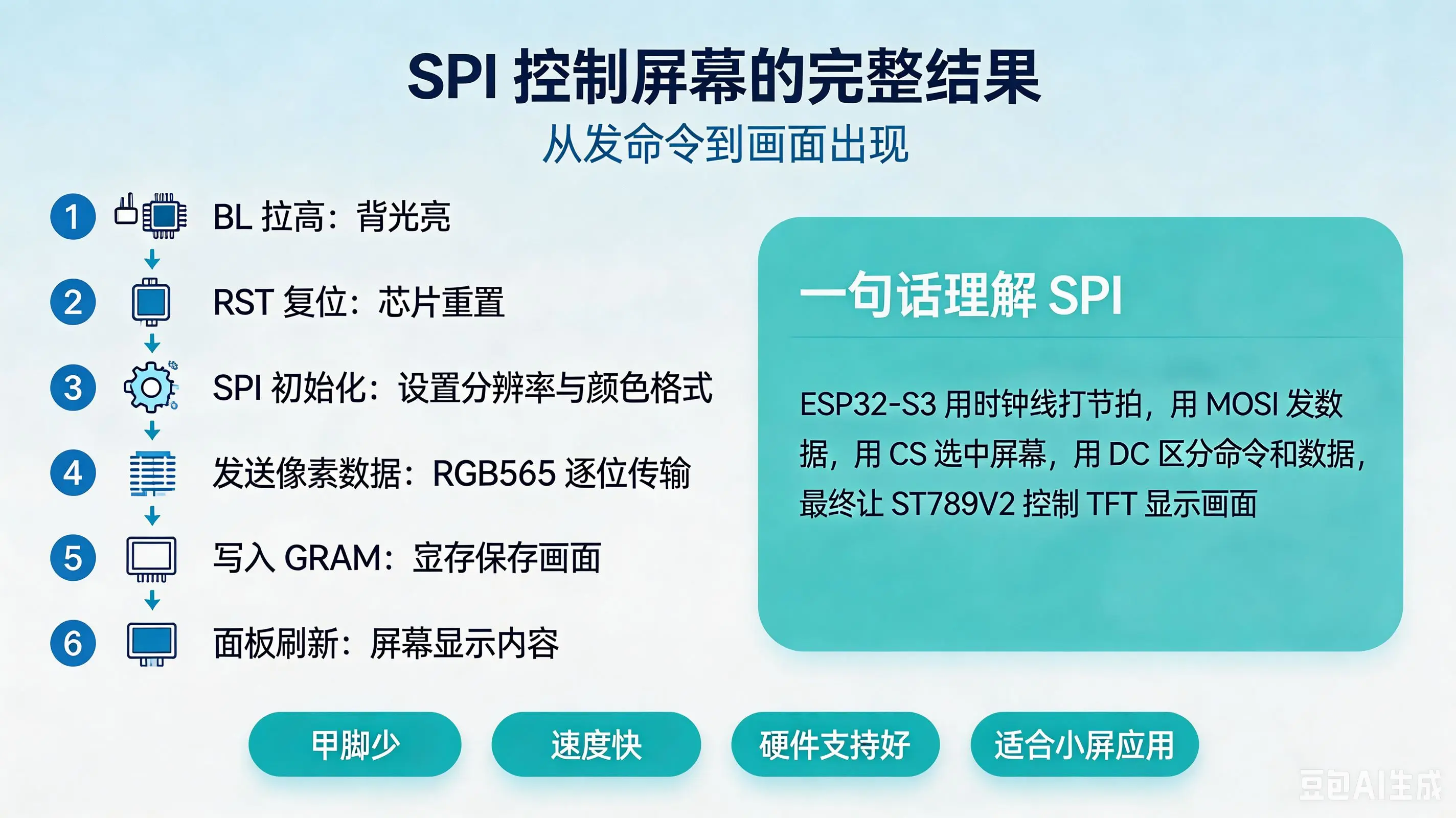

6. SPI 通信完整流程（以发一条命令为例）
以"告诉 ST7789 清屏"为例，完整流程：
第1步：CS 拉低 → "ST7789，我要跟你说话了！"
第2步：DC 拉低 → "我接下来发的是命令"
第3步：MOSI 发送命令字节（如 0x2C）→ 一位一位随时钟发出
第4步：DC 拉高 → "接下来发的是数据"
第5步：MOSI 发送像素数据（颜色值）→ 大量数据
第6步：CS 拉高 → "说完了，再见！"
第7步：ST7789V2 把收到的颜色数据写入内部 GRAM（显存），控制LCD屏幕显示出对应颜色
7. 用 ESP-IDF 驱动 ST7789 的步骤
好了，概念理解了，现在来看代码怎么写。ESP-IDF 把 SPI LCD 的驱动分成了三大步骤：
🔧 Step 1：初始化 SPI 总线
先告诉 ESP32 哪些引脚用于 SPI，就像"铺好道路"：
spi_bus_config_t buscfg = {
.sclk_io_num = EXAMPLE_PIN_NUM_SCLK, // 时钟线引脚
.mosi_io_num = EXAMPLE_PIN_NUM_MOSI, // 数据线引脚（你的SDA）
.miso_io_num = -1, // 你的屏幕没有MISO，填-1
.quadwp_io_num = -1,
.quadhd_io_num = -1,
.max_transfer_sz = 240 * 320 * sizeof(uint16_t), // 最大传输大小（整屏）
};
ESP_ERROR_CHECK(spi_bus_initialize(SPI2_HOST, &buscfg, SPI_DMA_CH_AUTO)); // 启用DMA加速DMA 是什么？ 直接内存访问，让数据传输不占用 CPU，CPU 可以去干别的事，效率更高！
🔧 Step 2：创建 LCD IO 设备句柄
告诉驱动：DC 线、CS 线在哪，时钟频率多少：
esp_lcd_panel_io_handle_t io_handle = NULL;
esp_lcd_panel_io_spi_config_t io_config = {
.dc_gpio_num = EXAMPLE_PIN_NUM_LCD_DC, // DC引脚
.cs_gpio_num = EXAMPLE_PIN_NUM_LCD_CS, // CS引脚
.pclk_hz = 40 * 1000 * 1000, // 时钟频率：40MHz
.lcd_cmd_bits = 8, // 命令位宽：8位
.lcd_param_bits = 8, // 参数位宽：8位
.spi_mode = 0, // SPI模式0（最常用）
.trans_queue_depth = 10, // 传输队列深度
};
ESP_ERROR_CHECK(esp_lcd_new_panel_io_spi(
(esp_lcd_spi_bus_handle_t)SPI2_HOST,
&io_config,
&io_handle
));🔧 Step 3：安装 ST7789 面板驱动
最后，告诉驱动"我用的是 ST7789 芯片，屏幕是 240×320"：
esp_lcd_panel_handle_t panel_handle = NULL;
esp_lcd_panel_dev_config_t panel_config = {
.reset_gpio_num = EXAMPLE_PIN_NUM_LCD_RST, // 复位引脚
.rgb_endian = LCD_RGB_ENDIAN_RGB,
.bits_per_pixel = 16, // RGB565格式，16位色
};
// 使用ST7789驱动（需要在组件中添加对应驱动）
ESP_ERROR_CHECK(esp_lcd_new_panel_st7789(io_handle, &panel_config, &panel_handle));
// 复位并初始化屏幕
ESP_ERROR_CHECK(esp_lcd_panel_reset(panel_handle));
ESP_ERROR_CHECK(esp_lcd_panel_init(panel_handle));
ESP_ERROR_CHECK(esp_lcd_panel_disp_on_off(panel_handle, true)); // 开启显示8. 整体流程总结图
你的代码
│
▼
[ESP-IDF SPI 驱动]
│ SCK（时钟）
│ MOSI（数据）
│ CS（片选）
│ DC（命令/数据区分）
│ RST（复位）
▼
[ST7789 V2 驱动芯片]
│
▼
[240×320 TFT LCD 像素阵列]小结：SPI 核心要点速记 📌
| 概念 | 一句话记住 |
|---|---|
| SPI | 主从串行通信，4根线搞定 |
| CS | 拉低=选中，拉高=释放 |
| SCK | 时钟节拍，控制传输速率 |
| MOSI | 主→从，发命令和数据 |
| DC | 低=命令，高=数据（ST7789专用） |
| 4-line | 有DC线，ESP32 完全支持 ✅ |
掌握了这些概念，再看代码就会清晰很多！有任何不懂的地方，随时可以继续问 😊
