One 单片机如何通过LCD屏幕显示数据？从零开始的完整认知

以下内容面向初学者，从历史背景出发，逐步带你理解你手中那块 2.0寸 240×320 SPI TFT LCD（ST7789V2驱动） 是如何工作的。

---

一、屏幕显示技术的发展历史（背景引入）

1. 最早的显示方式：段码显示

最早的电子设备用的是"七段数码管"，只能显示数字，原理极简单：点亮哪个段，就显示哪个数字。数码管（单纯发光的灯）用来显示数

数码管正视图

数码管侧视图

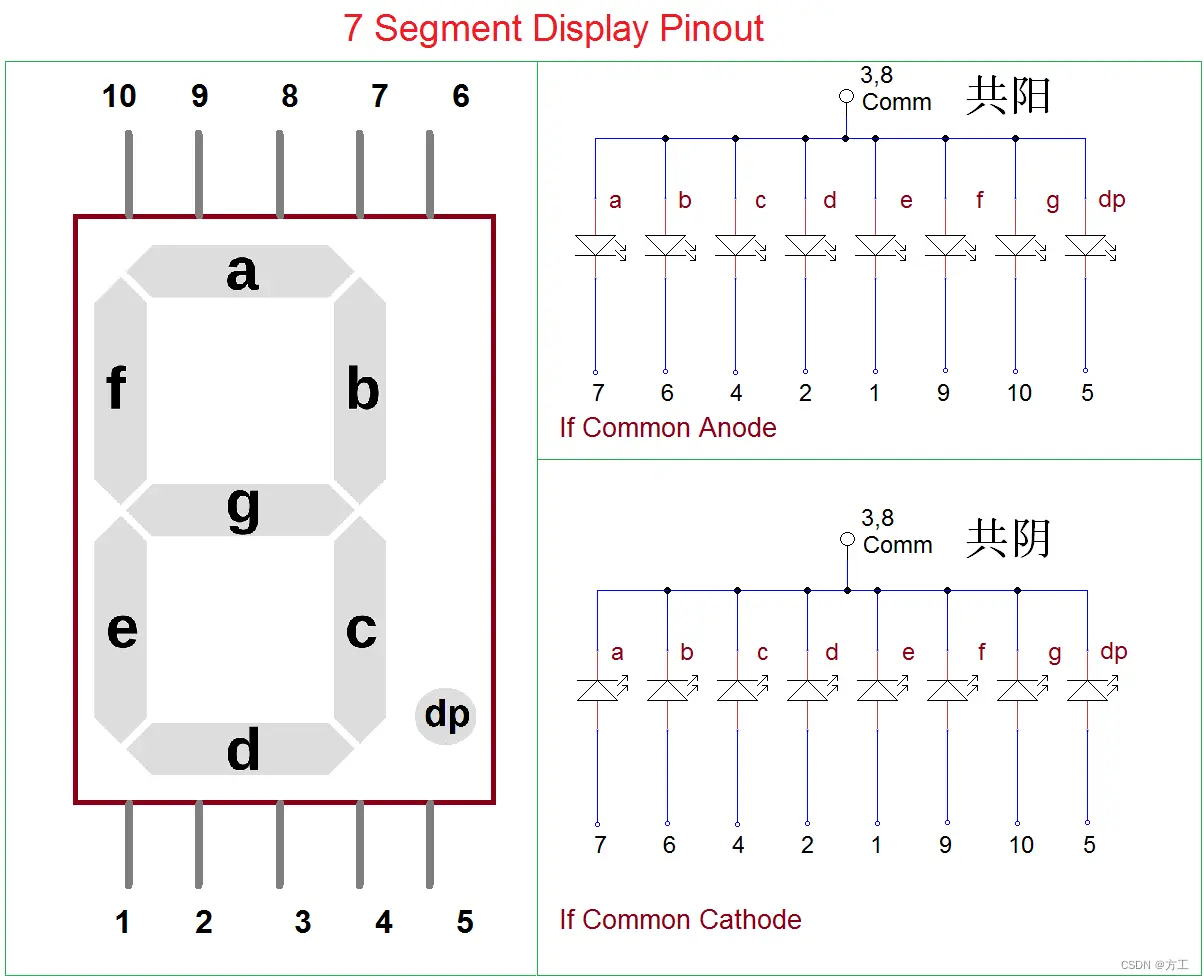

数码管引脚图

2. CRT 显像管时代

电视机、早期电脑显示器用的是阴极射线管（CRT），通过电子束扫描荧光屏来显示图像。体积大、功耗高。

3. LCD 液晶显示时代（我们今天用的）

LCD（液晶显示器）利用液晶分子在电场下改变光的偏振方向来控制每个像素的亮暗，配合彩色滤光片实现彩色显示。它具有能耗低、寿命长、体积小、色彩还原度高等优点，广泛用于手机、平板、智能家电等。[LCD概述]

你手中的屏幕就是 TFT-LCD（薄膜晶体管液晶显示器），是目前物联网设备中最常见的显示技术。

---

二、LCD 屏幕的硬件结构

一块完整的 LCD 模块通常由四部分组成：[LCD概述]

组成部分	作用
面板	决定色彩、可视角度、分辨率（你的屏是 IPS 面板）
背光源	液晶本身不发光，需要背光提供光源，可用 PWM 控制亮度
驱动 IC	接收单片机的指令，控制液晶像素的电压，让画面显示出来
FPC	柔性排线，连接驱动 IC 与单片机

你的屏幕驱动 IC 是 ST7789V2，它负责"翻译"单片机发来的数据，并驱动 240×320 个像素点显示对应颜色。

---

三、通信协议的发展历史（单片机如何"说话"给屏幕听）

单片机要控制屏幕，必须通过某种通信协议传输指令和图像数据。

通信协议演进简史

时代	协议	特点
早期	并行总线（I80/MCU接口）	8~16根数据线同时传输，速度快但占用引脚多
中期	SPI 串行接口	只需少量引脚，速度适中，成本低，适合小屏幕
现代	QSPI / RGB / MIPI-DSI	更高带宽，支持高分辨率、高刷新率大屏

[LCD接口对比]

你的屏幕使用的是 SPI 接口，这是目前小尺寸低分辨率屏幕中最主流的选择：占用引脚少、驱动简单、成本低。

---

四、SPI 通信协议详解

SPI（Serial Peripheral Interface，串行外设接口）是一种主从式同步串行通信协议，由单片机（主机）主动发起通信，屏幕（从机）被动接收。

你的屏幕的 8 个引脚说明

引脚名	功能
VCC	电源正极（3.3V）
GND	电源负极
CS	片选信号，低电平时选中屏幕
SCK（SCL）	时钟信号，同步数据传输节拍
SDA（MOSI）	数据线，单片机发数据给屏幕
DC（RS）	数据/命令选择线，低电平=命令，高电平=数据
RST	复位引脚，初始化时使用
BL	背光控制

[SPI LCD详解]

典型的 SPI LCD 接线示意如下：

关键理解：DC 引脚是 SPI LCD 的核心设计——单片机通过它告诉屏幕"我现在发的是控制命令，还是要显示的像素数据"。

---

五、单片机显示数据的完整流程

以 ESP32 + ST7789V2 为例，显示一张图片的过程分三步：

第一步：初始化 SPI 总线

spi_bus_config_t buscfg = {
    .sclk_io_num = PIN_NUM_CLK,   // 时钟引脚
    .mosi_io_num = PIN_NUM_MOSI,  // 数据输出引脚
    .miso_io_num = -1,            // 小屏幕通常不需要读取数据
    .quadwp_io_num = -1,
    .quadhd_io_num = -1,
    .max_transfer_sz = 240 * 320 * 2, // 最大传输字节数
};
spi_bus_initialize(SPI2_HOST, &buscfg, SPI_DMA_CH_AUTO);

[SPI LCD示例]

第二步：挂载 LCD 面板驱动（ST7789）

esp_lcd_panel_io_spi_config_t io_config = {
    .dc_gpio_num = PIN_NUM_DC,    // DC 引脚
    .cs_gpio_num = PIN_NUM_CS,    // CS 引脚
    .pclk_hz = 40 * 1000 * 1000, // SPI 时钟频率 40MHz
    .spi_mode = 0,
    .trans_queue_depth = 10,
};
esp_lcd_new_panel_io_spi(SPI2_HOST, &io_config, &io_handle);

esp_lcd_panel_dev_config_t panel_config = {
    .reset_gpio_num = PIN_NUM_RST,
    .bits_per_pixel = 16,         // RGB565 色彩格式
};
esp_lcd_new_panel_st7789(io_handle, &panel_config, &panel_handle);

第三步：初始化并显示

esp_lcd_panel_reset(panel_handle);   // 复位屏幕
esp_lcd_panel_init(panel_handle);    // 发送初始化命令序列
esp_lcd_panel_disp_on_off(panel_handle, true); // 开启显示
// 将像素数据写入指定区域
esp_lcd_panel_draw_bitmap(panel_handle, x_start, y_start, x_end, y_end, color_data);

[ST7789驱动源码]

---

六、一句话总结整个过程

单片机通过 SPI 协议，用少量引脚向 ST7789V2 驱动芯片发送"初始化命令"和"像素颜色数据"，驱动芯片再控制 240×320 个液晶像素点的电压，配合背光，最终在屏幕上呈现出你想要显示的内容。

---

七、各接口带宽对比（为什么你的屏用 SPI）

接口类型	数据位宽	带宽	适用场景
SPI	1位	最小	小尺寸低分辨率屏（如你的240×320）
QSPI	4位	较小	中等分辨率
I80	8/16位	较大	中高分辨率
RGB	8~24位	较大	高分辨率
MIPI-DSI	1~4 Lane	最大	手机级高分辨率高刷新率

[接口参数对比]

你的 2.0寸 240×320 屏幕，SPI 接口完全够用，而且驱动简单，非常适合入门学习！

Two 单片机如何通过屏幕显示数据（内容）？

1. 多色的LED灯珠（拼成大屏幕）

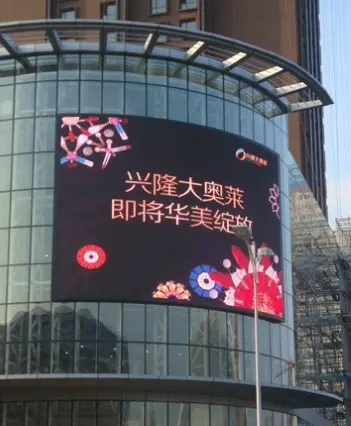

LED广告大屏

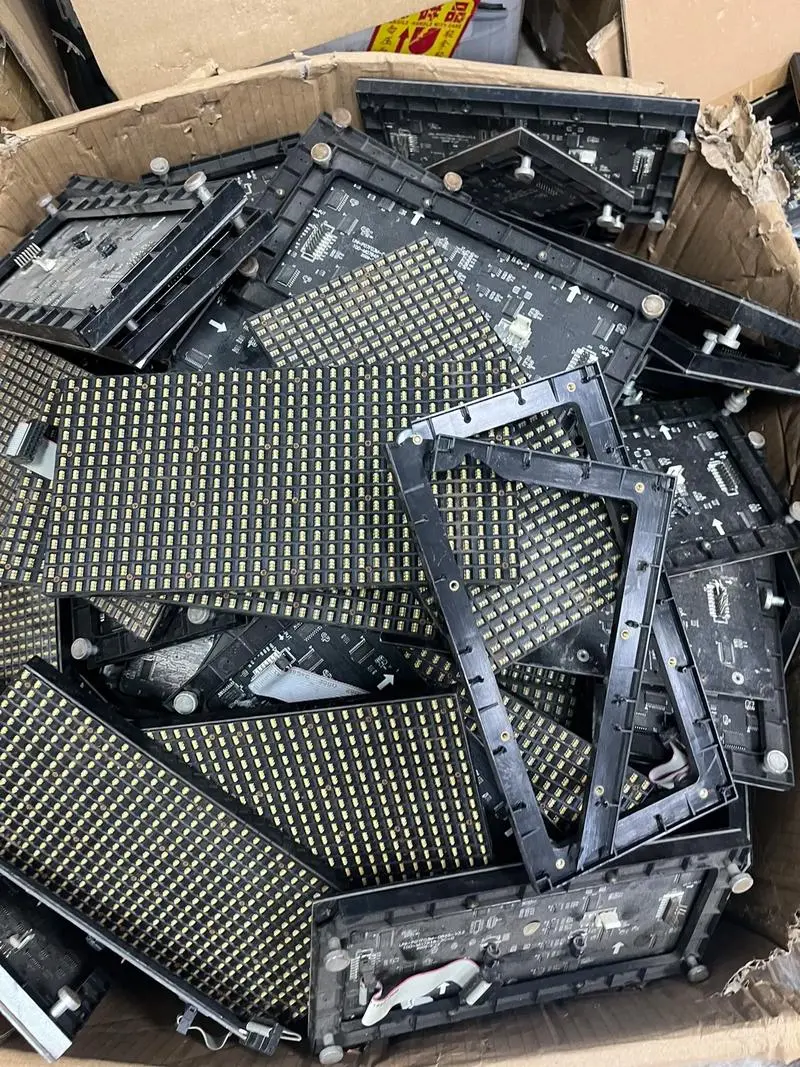

LED广告大屏组件

2. OLED 单色的自发光显示屏

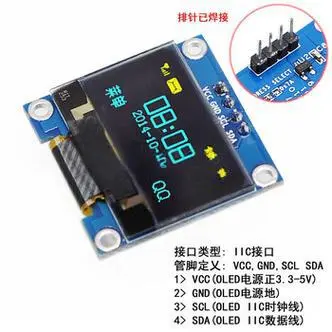

OLED单色显示屏模块

3. LCD 显示屏（需要背光把颜色投影出来）

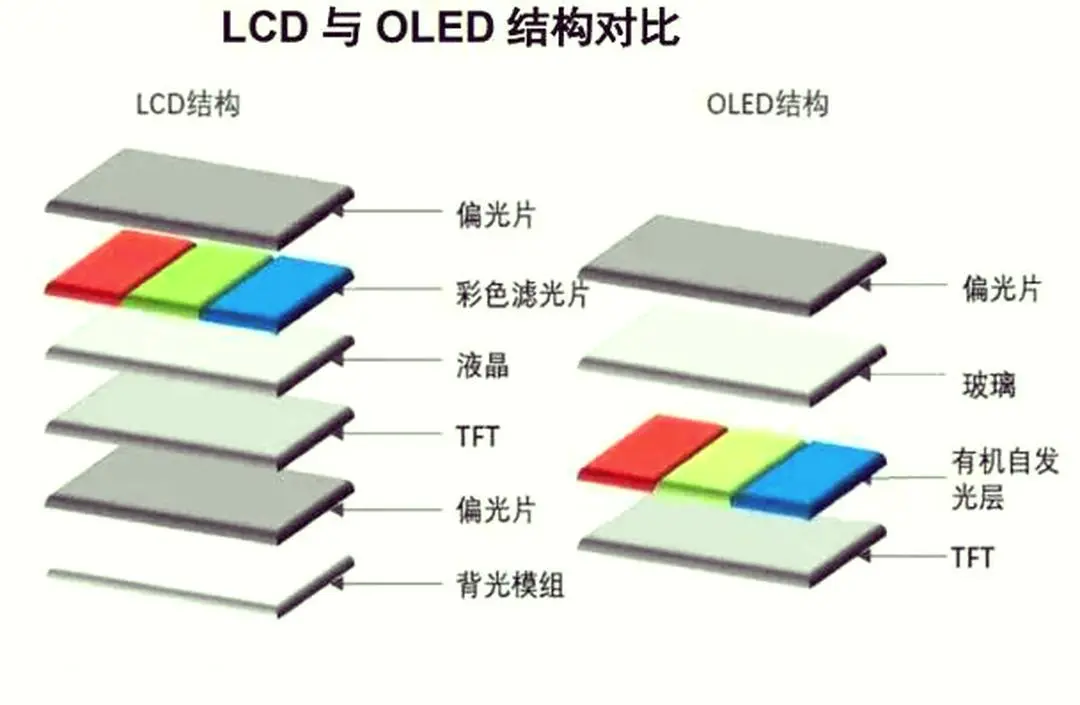

LCD与OLED结构图对比

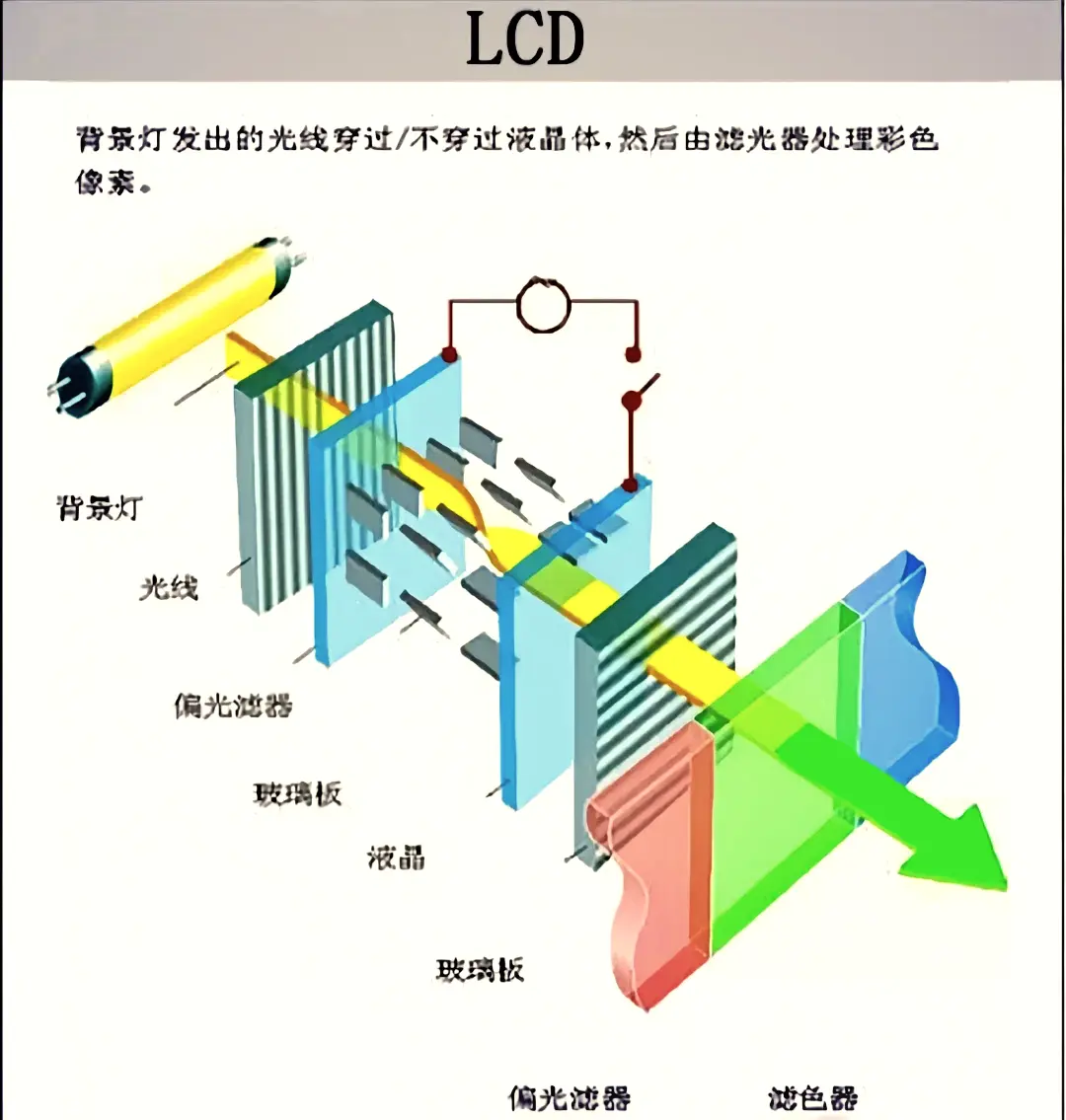

LCD结构图

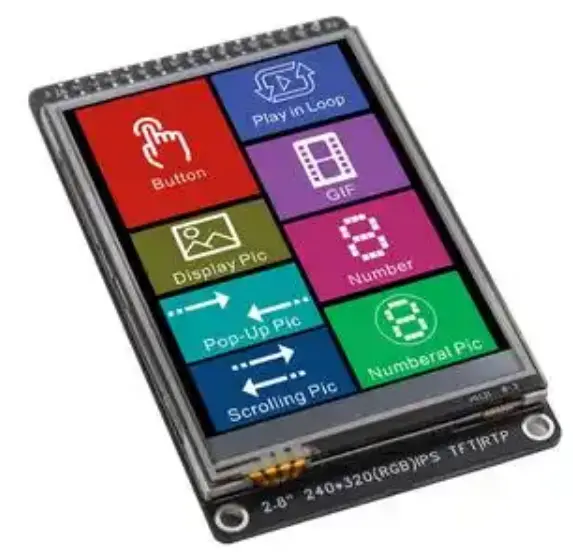

LCD显示屏模块
